石材暗门,多用于消防栓暗门,常见的位置是大堂空间。本文结合现场照片、CAD剖面图、三维讲解,文字说明等解析石材暗门做法。
一,石材暗门的现场照片

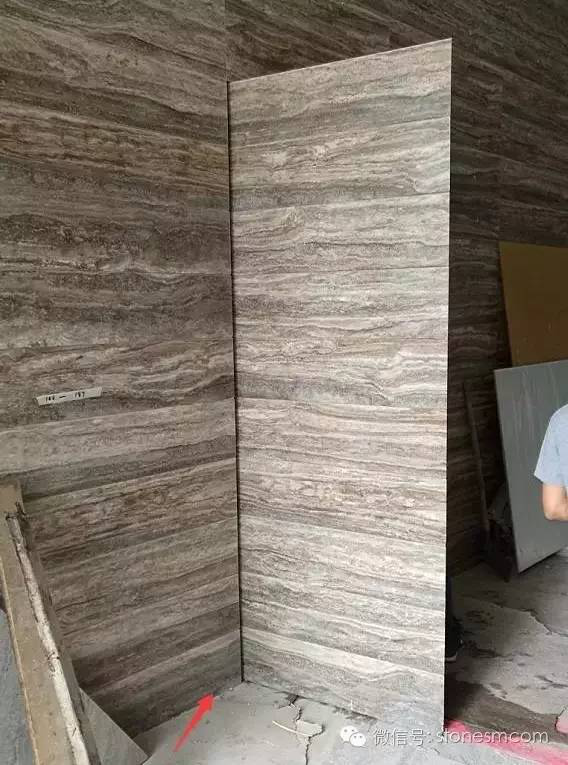

这块石门已经安装完了,可以随时打开。
施工做法,整块门背后是打的钢架,有金属铁链,防止开启角度过大,撞坏石材。关闭后,有角钢挡片,别关过了头,表面不平整了。

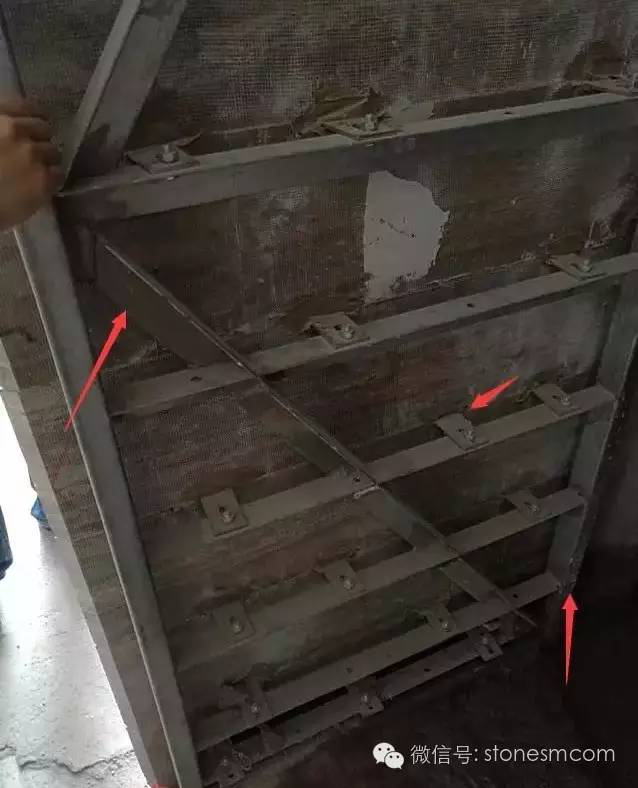

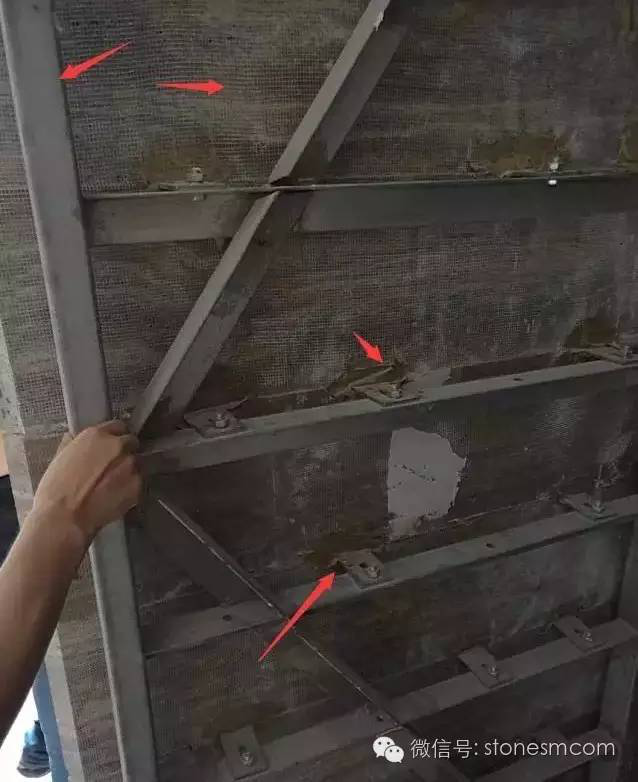

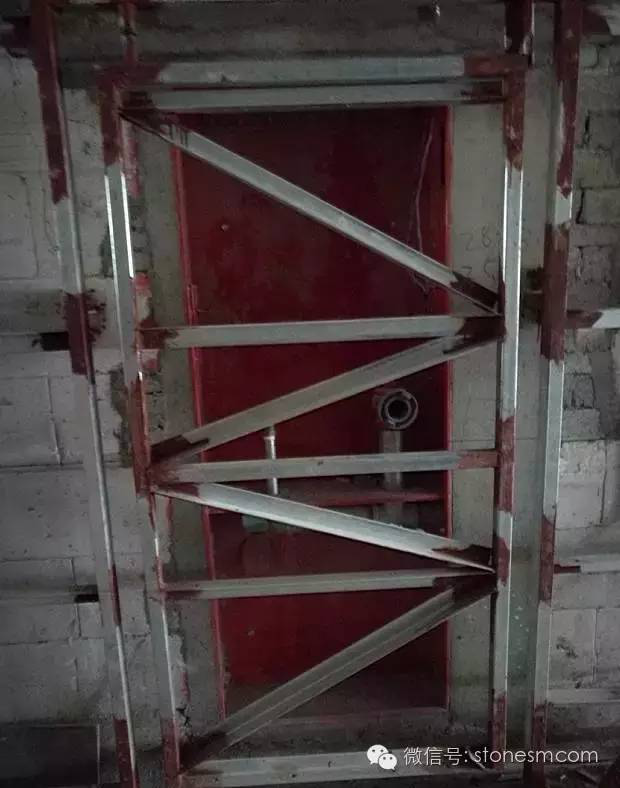

看门的钢架做法。横向是镀锌角钢,干挂件就是石材干挂的做法。门的四周要有一圈方钢,保证牢固,受力均衡。

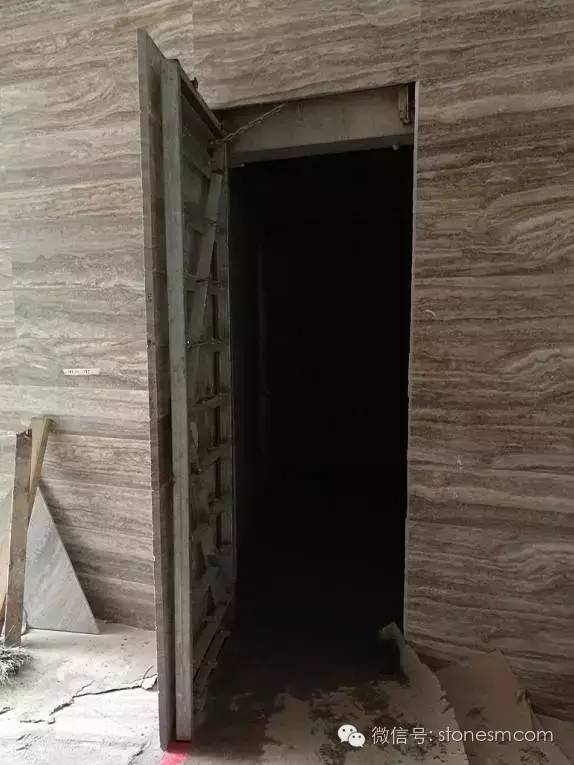

来一张全景的,看的清楚的点。

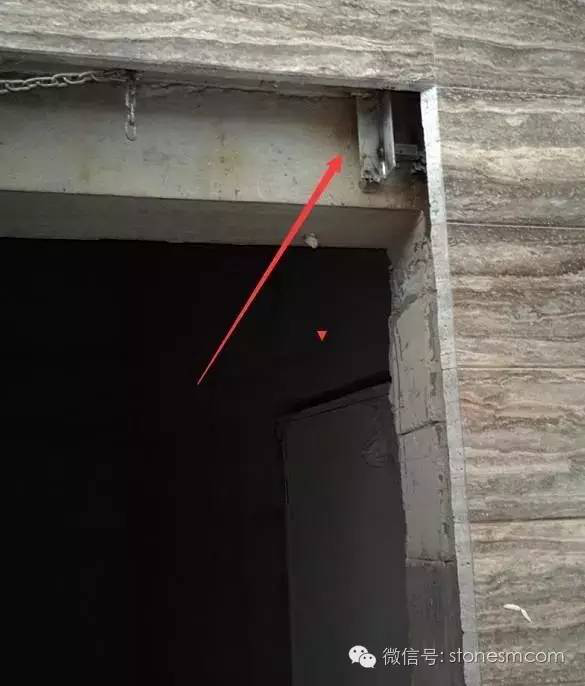

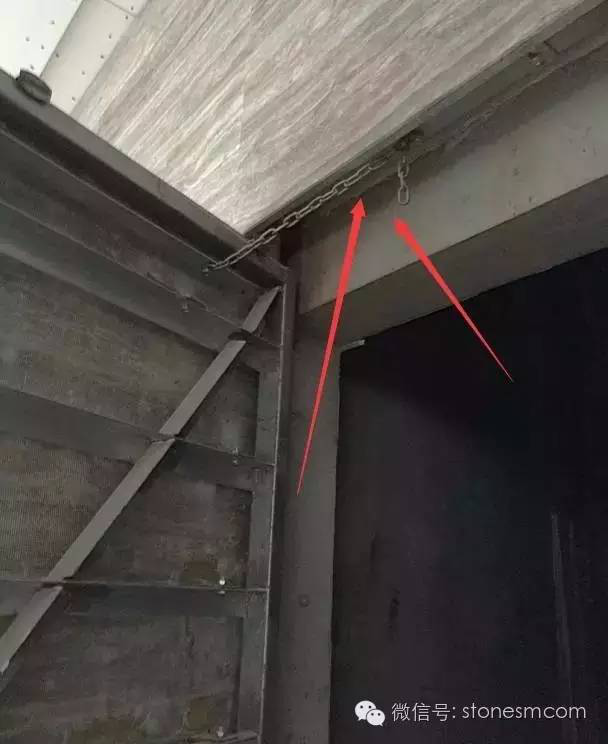

注意看这个细节,装个铁链,防止门开启角度过大。
里边也要挡一挡,别撞到墙上。这块石门很重,石材撞坏了,赔不起很贵的。外开,里进都要算的准准的,一个细节做不好,墙面就不平了。能干这样活的工人,日薪500+(元/人民币)。
在来张全景的,看完这张就去其它地方玩了。
典型的消防石材暗门做法。慢慢看,仔细研究,会的可以向下滑动屏幕。

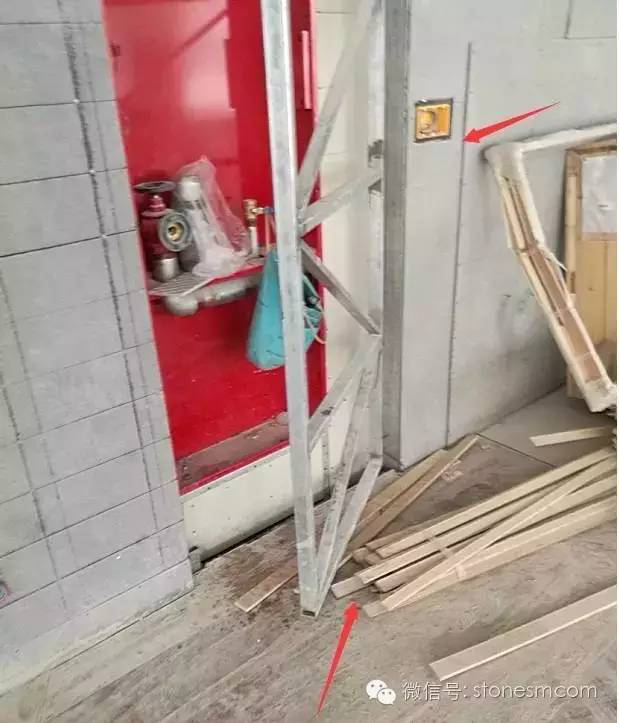

看这里,这也是个消防石材暗门做法。

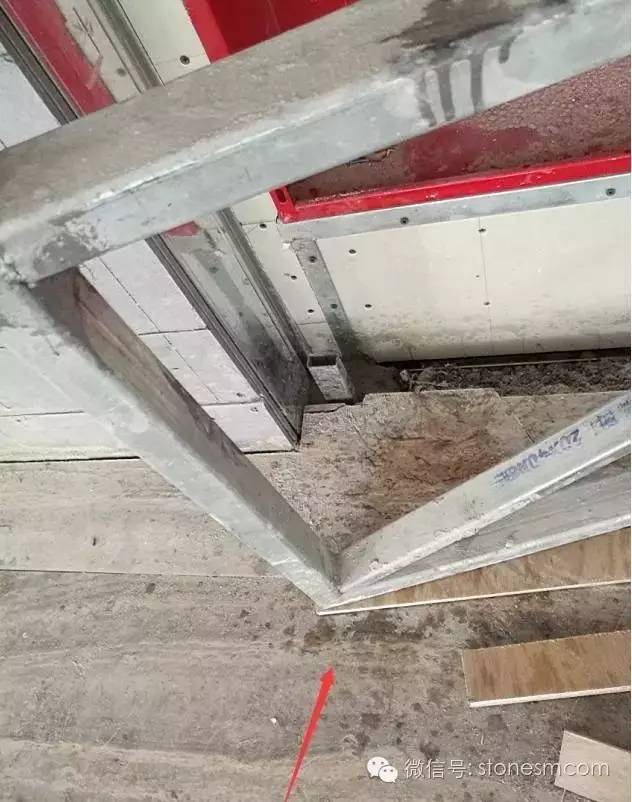

难点在于,铰链、转轴做法,画法
多照片,多角度,看个够。

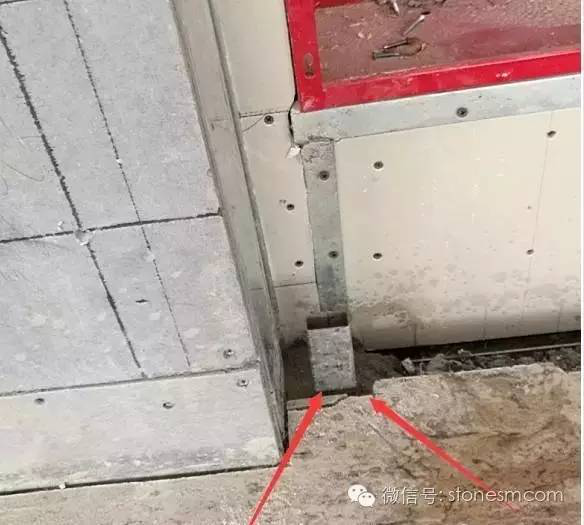

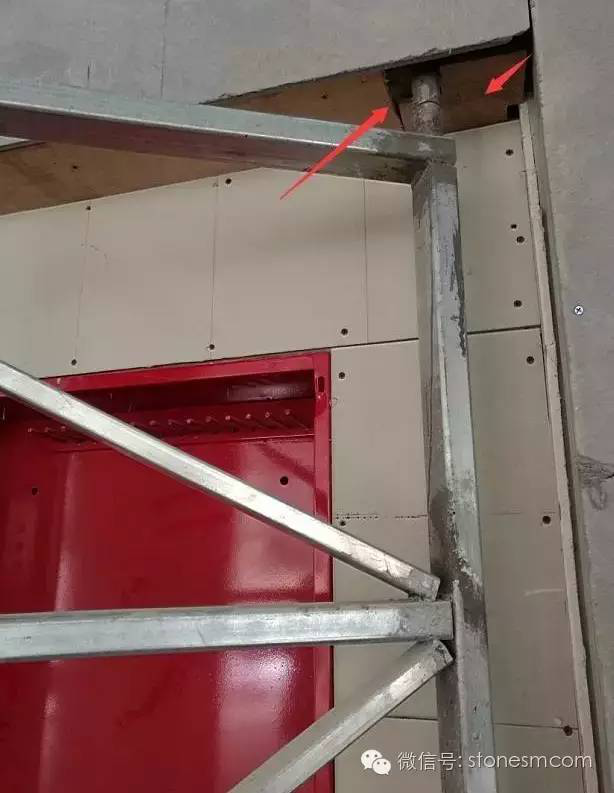

这个是门的挡片,挡住门别进去。
照片就看到这里,轮到CAD上场了。
二,CAD施工图的画法

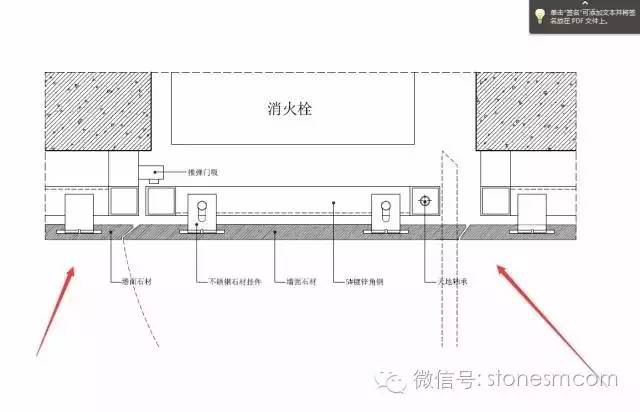

这是石材暗门的 横向剖面

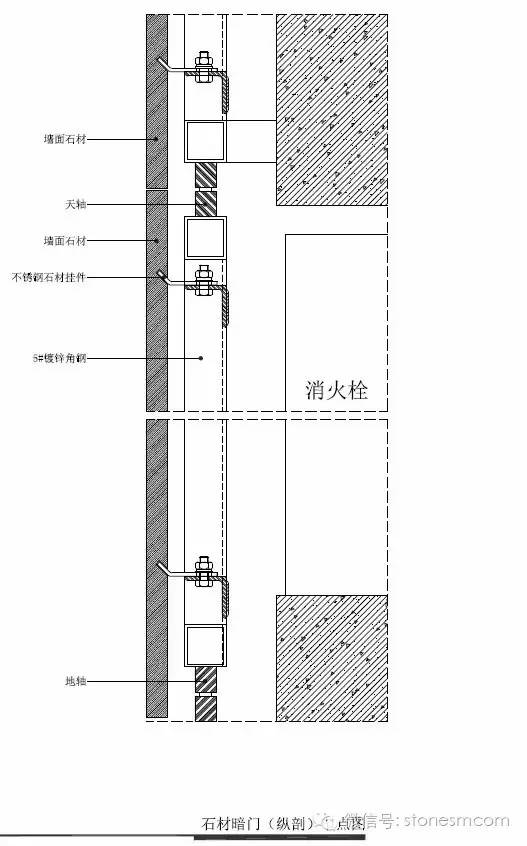

这是石材暗门的 纵向剖面

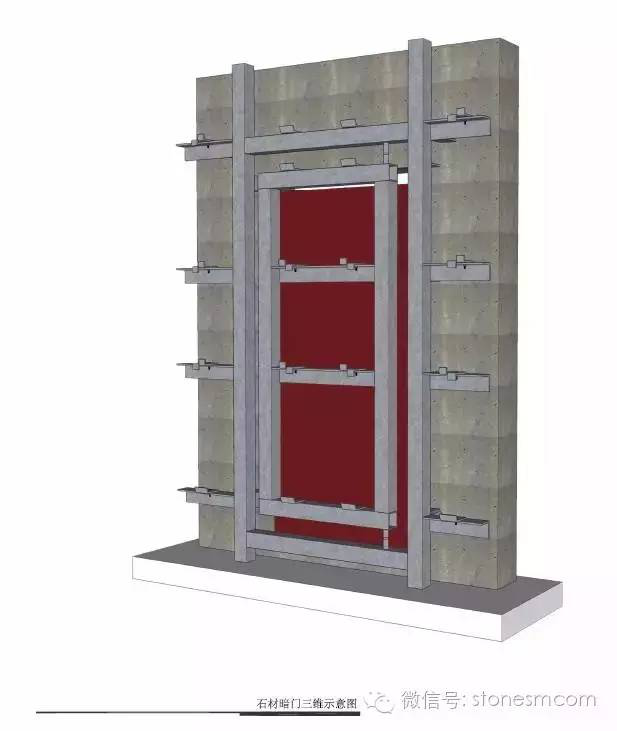

三,三维演示
